5.2 router 请求路由

在常见的Web框架中,router是必备的组件。Go语言圈子里router也时常被称为http的multiplexer。在上一节中我们通过对Burrow代码的简单学习,已经知道如何用http标准库中内置的mux来完成简单的路由功能了。如果开发Web系统对路径中带参数没什么兴趣的话,用http标准库中的mux就可以。

RESTful是几年前刮起的API设计风潮,在RESTful中除了GET和POST之外,还使用了HTTP协议定义的几种其它的标准化语义。具体包括:

const (
    MethodGet     = "GET"
    MethodHead    = "HEAD"
    MethodPost    = "POST"
    MethodPut     = "PUT"
    MethodPatch   = "PATCH" // RFC 5789
    MethodDelete  = "DELETE"
    MethodConnect = "CONNECT"
    MethodOptions = "OPTIONS"
    MethodTrace   = "TRACE"
)

来看看RESTful中常见的请求路径:

GET /repos/:owner/:repo/comments/:id/reactions

POST /projects/:project_id/columns

PUT /user/starred/:owner/:repo

DELETE /user/starred/:owner/:repo

相信聪明的你已经猜出来了,这是Github官方文档中挑出来的几个API设计。RESTful风格的API重度依赖请求路径。会将很多参数放在请求URI中。除此之外还会使用很多并不那么常见的HTTP状态码,不过本节只讨论路由,所以先略过不谈。

如果我们的系统也想要这样的URI设计,使用标准库的mux显然就力不从心了。

5.2.1 httprouter

较流行的开源go Web框架大多使用httprouter,或是基于httprouter的变种对路由进行支持。前面提到的github的参数式路由在httprouter中都是可以支持的。

因为httprouter中使用的是显式匹配,所以在设计路由的时候需要规避一些会导致路由冲突的情况,例如:

conflict:
GET /user/info/:name
GET /user/:id

no conflict:
GET /user/info/:name
POST /user/:id

简单来讲的话,如果两个路由拥有一致的http方法(指 GET/POST/PUT/DELETE)和请求路径前缀,且在某个位置出现了A路由是wildcard(指:id这种形式)参数,B路由则是普通字符串,那么就会发生路由冲突。路由冲突会在初始化阶段直接panic:

panic: wildcard route ':id' conflicts with existing children in path '/user/:id'

goroutine 1 [running]:
github.com/cch123/httprouter.(*node).insertChild(0xc4200801e0, 0xc42004fc01, 0x126b177, 0x3, 0x126b171, 0x9, 0x127b668)
  /Users/caochunhui/go_work/src/github.com/cch123/httprouter/tree.go:256 +0x841
github.com/cch123/httprouter.(*node).addRoute(0xc4200801e0, 0x126b171, 0x9, 0x127b668)
  /Users/caochunhui/go_work/src/github.com/cch123/httprouter/tree.go:221 +0x22a
github.com/cch123/httprouter.(*Router).Handle(0xc42004ff38, 0x126a39b, 0x3, 0x126b171, 0x9, 0x127b668)
  /Users/caochunhui/go_work/src/github.com/cch123/httprouter/router.go:262 +0xc3
github.com/cch123/httprouter.(*Router).GET(0xc42004ff38, 0x126b171, 0x9, 0x127b668)
  /Users/caochunhui/go_work/src/github.com/cch123/httprouter/router.go:193 +0x5e
main.main()
  /Users/caochunhui/test/go_web/httprouter_learn2.go:18 +0xaf
exit status 2

还有一点需要注意,因为httprouter考虑到字典树的深度,在初始化时会对参数的数量进行限制,所以在路由中的参数数目不能超过255,否则会导致httprouter无法识别后续的参数。不过这一点上也不用考虑太多,毕竟URI是人设计且给人来看的,相信没有长得夸张的URI能在一条路径中带有200个以上的参数。

除支持路径中的wildcard参数之外,httprouter还可以支持*号来进行通配,不过*号开头的参数只能放在路由的结尾,例如下面这样:

Pattern: /src/*filepath

 /src/                     filepath = ""
 /src/somefile.go          filepath = "somefile.go"
 /src/subdir/somefile.go   filepath = "subdir/somefile.go"

这种设计在RESTful中可能不太常见,主要是为了能够使用httprouter来做简单的HTTP静态文件服务器。

除了正常情况下的路由支持,httprouter也支持对一些特殊情况下的回调函数进行定制,例如404的时候:

r := httprouter.New()
r.NotFound = http.HandlerFunc(func(w http.ResponseWriter, r *http.Request) {
    w.Write([]byte("oh no, not found"))
})

或者内部panic的时候:

r.PanicHandler = func(w http.ResponseWriter, r *http.Request, c interface{}) {
    log.Printf("Recovering from panic, Reason: %#v", c.(error))
    w.WriteHeader(http.StatusInternalServerError)
    w.Write([]byte(c.(error).Error()))
}

目前开源界最为流行(star数最多)的Web框架gin使用的就是httprouter的变种。

5.2.2 原理

httprouter和众多衍生router使用的数据结构被称为压缩字典树(Radix Tree)。读者可能没有接触过压缩字典树,但对字典树(Trie Tree)应该有所耳闻。图 5-1是一个典型的字典树结构:

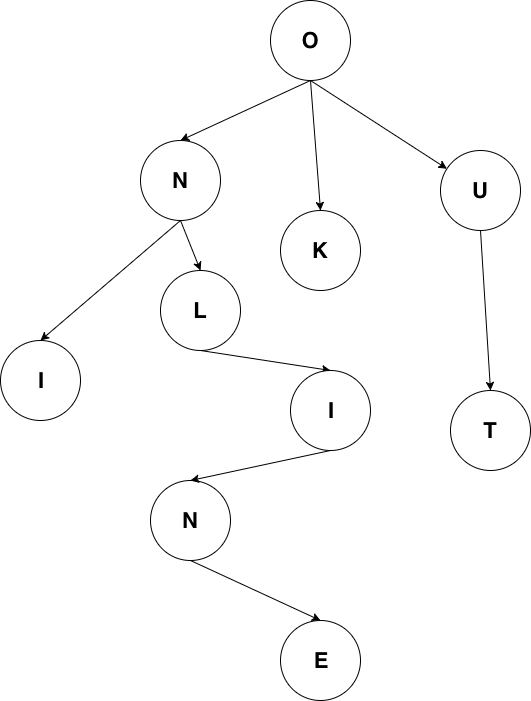

trie tree

图 5-1 字典树

字典树常用来进行字符串检索,例如用给定的字符串序列建立字典树。对于目标字符串,只要从根节点开始深度优先搜索,即可判断出该字符串是否曾经出现过,时间复杂度为O(n),n可以认为是目标字符串的长度。为什么要这样做?字符串本身不像数值类型可以进行数值比较,两个字符串对比的时间复杂度取决于字符串长度。如果不用字典树来完成上述功能,要对历史字符串进行排序,再利用二分查找之类的算法去搜索,时间复杂度只高不低。可认为字典树是一种空间换时间的典型做法。

普通的字典树有一个比较明显的缺点,就是每个字母都需要建立一个孩子节点,这样会导致字典树的层数比较深,压缩字典树相对好地平衡了字典树的优点和缺点。是典型的压缩字典树结构:

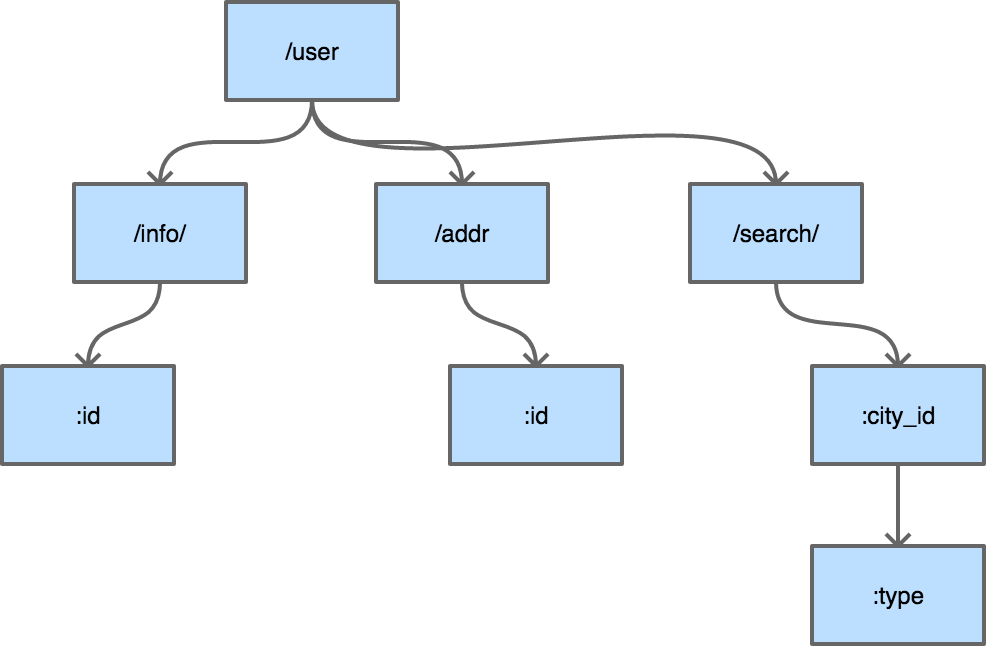

radix tree

图 5-2 压缩字典树

每个节点上不只存储一个字母了,这也是压缩字典树中“压缩”的主要含义。使用压缩字典树可以减少树的层数,同时因为每个节点上数据存储也比通常的字典树要多,所以程序的局部性较好(一个节点的path加载到cache即可进行多个字符的对比),从而对CPU缓存友好。

5.2.3 压缩字典树创建过程

我们来跟踪一下httprouter中,一个典型的压缩字典树的创建过程,路由设定如下:

PUT /user/installations/:installation_id/repositories/:repository_id

GET /marketplace_listing/plans/
GET /marketplace_listing/plans/:id/accounts
GET /search
GET /status
GET /support

补充路由:
GET /marketplace_listing/plans/ohyes

最后一条补充路由是我们臆想的,除此之外所有API路由均来自于api.github.com

5.2.3.1 root 节点创建

httprouter的Router结构体中存储压缩字典树使用的是下述数据结构:

// 略去了其它部分的 Router struct
type Router struct {
    // ...
    trees map[string]*node
    // ...
}

trees中的key即为HTTP 1.1的RFC中定义的各种方法,具体有:

GET
HEAD
OPTIONS
POST
PUT
PATCH
DELETE

每一种方法对应的都是一棵独立的压缩字典树,这些树彼此之间不共享数据。具体到我们上面用到的路由,PUTGET是两棵树而非一棵。

简单来讲,某个方法第一次插入的路由就会导致对应字典树的根节点被创建,我们按顺序,先是一个PUT

r := httprouter.New()
r.PUT("/user/installations/:installation_id/repositories/:reposit", Hello)

这样PUT对应的根节点就会被创建出来。把这棵PUT的树画出来:

put radix tree

图 5-3 插入路由之后的压缩字典树

radix的节点类型为*httprouter.node,为了说明方便,我们留下了目前关心的几个字段:

path: 当前节点对应的路径中的字符串

wildChild: 子节点是否为参数节点,即 wildcard node,或者说 :id 这种类型的节点

nType: 当前节点类型,有四个枚举值: 分别为 static/root/param/catchAll。
    static                   // 非根节点的普通字符串节点
    root                     // 根节点
    param                    // 参数节点,例如 :id
    catchAll                 // 通配符节点,例如 *anyway

indices:子节点索引,当子节点为非参数类型,即本节点的wildChild为false时,会将每个子节点的首字母放在该索引数组。说是数组,实际上是个string

当然,PUT路由只有唯一的一条路径。接下来,我们以后续的多条GET路径为例,讲解子节点的插入过程。

5.2.3.2 子节点插入

当插入GET /marketplace_listing/plans时,类似前面PUT的过程,GET树的结构如图 5-4

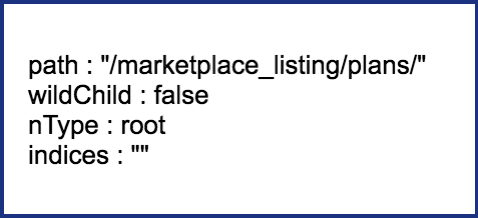

get radix step 1

图 5-4 插入第一个节点的压缩字典树

因为第一个路由没有参数,path都被存储到根节点上了。所以只有一个节点。

然后插入GET /marketplace_listing/plans/:id/accounts,新的路径与之前的路径有共同的前缀,且可以直接在之前叶子节点后进行插入,那么结果也很简单,插入后的树结构见图 5-5:

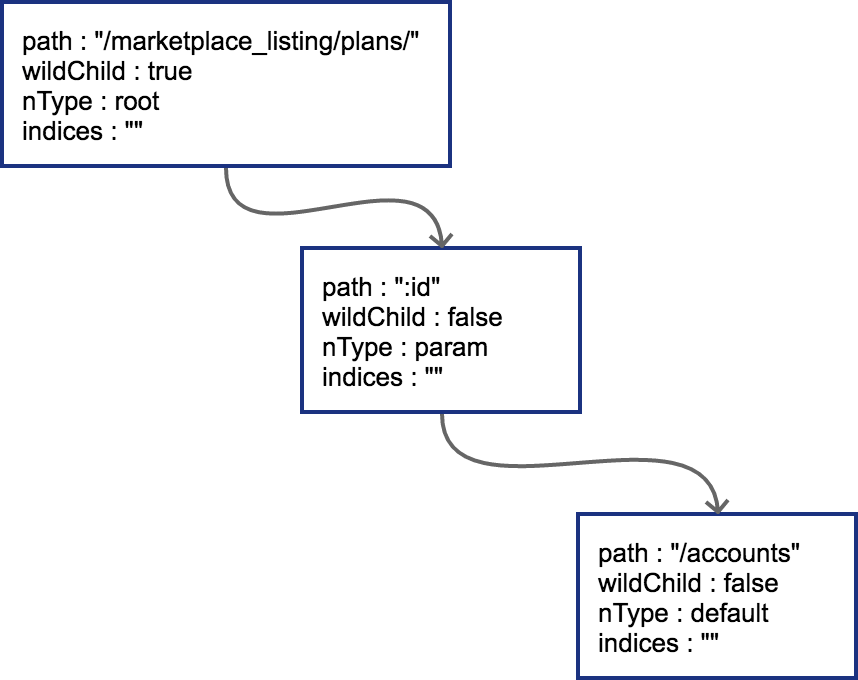

get radix step 2

图 5-5 插入第二个节点的压缩字典树

由于:id这个节点只有一个字符串的普通子节点,所以indices还依然不需要处理。

上面这种情况比较简单,新的路由可以直接作为原路由的子节点进行插入。实际情况不会这么美好。

5.2.3.3 边分裂

接下来我们插入GET /search,这时会导致树的边分裂,见图 5-6

get radix step 3

图 5-6 插入第三个节点,导致边分裂

原有路径和新的路径在初始的/位置发生分裂,这样需要把原有的root节点内容下移,再将新路由 search同样作为子节点挂在root节点之下。这时候因为子节点出现多个,root节点的indices提供子节点索引,这时候该字段就需要派上用场了。”ms”代表子节点的首字母分别为m(marketplace)和s(search)。

我们一口作气,把GET /statusGET /support也插入到树中。这时候会导致在search节点上再次发生分裂,最终结果见图 5-7

get radix step 4

图 5-7 插入所有路由后的压缩字典树

5.2.3.4 子节点冲突处理

在路由本身只有字符串的情况下,不会发生任何冲突。只有当路由中含有wildcard(类似 :id)或者catchAll的情况下才可能冲突。这一点在前面已经提到了。

子节点的冲突处理很简单,分几种情况:

  1. 在插入wildcard节点时,父节点的children数组非空且wildChild被设置为false。例如:GET /user/getAllGET /user/:id/getAddr,或者GET /user/*aaaGET /user/:id
  2. 在插入wildcard节点时,父节点的children数组非空且wildChild被设置为true,但该父节点的wildcard子节点要插入的wildcard名字不一样。例如:GET /user/:id/infoGET /user/:name/info
  3. 在插入catchAll节点时,父节点的children非空。例如:GET /src/abcGET /src/*filename,或者GET /src/:idGET /src/*filename
  4. 在插入static节点时,父节点的wildChild字段被设置为true。
  5. 在插入static节点时,父节点的children非空,且子节点nType为catchAll。

只要发生冲突,都会在初始化的时候panic。例如,在插入我们臆想的路由GET /marketplace_listing/plans/ohyes时,出现第4种冲突情况:它的父节点marketplace_listing/plans/的wildChild字段为true。
