概述

在BFE的转发过程中，在确定请求所属的租户后，要根据HTTP报头的内容，进一步确定处理该请求的目标集群。在BFE内对每个租户维护一张独立的“转发表”。对于每个属于该租户的请求，通过查询转发表，获得目标集群。

转发表

转发表由多条“转发规则”组成。在查询时，对多条转发规则顺序查找；只要命中任何一条转发规则，就会结束退出。其中最后一条规则为“默认规则（Default）”。在所有转发规则都没有命中的时候，执行默认规则。

每条转发规则包括两部分：匹配条件，目标集群。其中匹配条件使用BFE自研的“条件表达式“（Condition Expression）来表述。

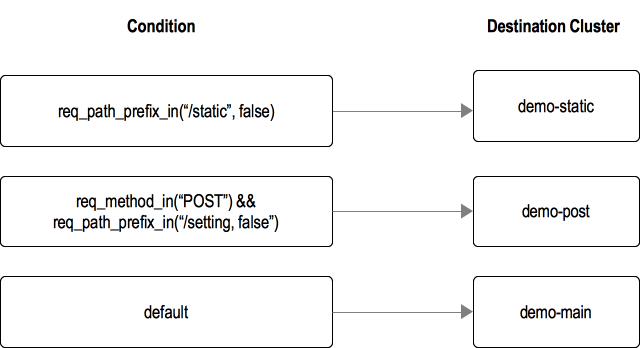

下图展示了一个转发表的例子。

在这个例子中，包含以下3种服务集群：

  • 静态集群(demo-static)：服务静态流量
  • post集群(demo-post)：服务post流量
  • main集群(demo-main)：服务其他流量

期望的转发逻辑如下：

  • 对于path以”/static”为前缀的，都发往demo-static集群
  • 请求方法为”POST”、且path以”/setting”为前缀的，都发往demo-post
  • 其它请求，都发往demo-main

在转发表中，使用条件表达式来描述以上转发条件。

条件表达式

条件表达式是BFE路由转发的核心机制，下面对条件表达式的设计思想和机制进行介绍。

更多关于条件表达式的细节，可以查看BFE开源官网中关于条件表达式的说明

设计思想

在使用Go语言重构BFE转发引擎之前，BFE使用正则表达式来描述转发的条件。在实践中，发现正则表达式存在以下2个严重问题：

  • 配置难以维护

    正则表达式存在严重的可读性问题。用正则表达式编写的转发条件很难看懂，且易存在二义性。也经常会发现一个人编写的分流条件，其他人很难接手继续维护。

  • 性能存在隐患

    对于编写不当的正则表达式，可能在特定的流量特征下出现严重的性能退化。在线上曾经发生过这样的情况：原本每秒可以处理几千请求的服务，由于增加了一个正则表达式描述，性能下降到每秒只能处理几十个请求。

针对正则表达式存在的问题，在重构BFE转发引擎时设计了条件表达式。条件表达式的设计中有以下思想：

  • 在表述中明确指定所使用的HTTP请求字段，提升可读性

    例如，从req_path_prefix_in()这样的名字，可以立刻看出是针对请求中的path部分进行前缀匹配；从req_method_in()可以看出是针对请求的method字段进行匹配。

  • 控制计算的复杂度，降低性能退化的风险

    条件表达式主要使用精确匹配、前缀匹配、后缀匹配等计算方式。这些计算方式的计算复杂度都较低。

基本概念

条件原语（Condition Primitive）

  • 条件原语是基本的内置条件判断单元，执行某种比较来判断是否满足条件
// 如果请求host是"bfe-networks.com"或"bfe-networks.org", 返回true
req_host_in("bfe-networks.com|bfe-networks.org")
  • 条件原语是判断的最小单元。按照请求、响应、会话、系统等几个分类，建立了几十个条件原语。也可以根据需求，增加新的条件原语。

条件表达式（Condition Expression）

  • 条件表达式是多个条件原语与操作符(例如与、或、非)的组合
// 如果请求域名是"bfe-networks.com"且请求方法是"GET", 返回true
req_host_in("bfe-networks.com") && req_method_in("GET")

条件变量（Condition Variable）

  • 可以将条件表达式赋值给一个变量，这个变量被定义为条件变量
// 将条件表达式赋值给变量bfe_host
bfe_host = req_host_in("bfe-networks.com")

高级条件表达式（Advanced Condition Expression）

  • 高级条件表达式是多个条件原语和条件变量与操作符(例如与、或、非)的组合

  • 在高级条件表达式中，条件变量以$前缀作为标示

// 如果变量bfe_host为true且请求方法是"GET"，返回true
$bfe_host && req_method_in("GET")
  • 条件变量和高级条件表达式的引入，是为了便于条件表达式逻辑的复用。

语法

条件原语的语法

条件原语的形式如下：

func_name(params)
  • func_name是条件原语名称
  • params是条件原语的参数，可能是0个或多个
  • 返回值类型是bool

条件表达式的语法

条件表达式(CE: Condition Expression)的语法定义如下：

CE = CE && CE
   | CE || CE
   | ( CE )
   | ! CE
   | ConditionPrimitive

高级条件表达式的语法

高级条件表达式(ACE: Advanced Condition Expression)的语法定义如下：

ACE = ACE && ACE
    | ACE || ACE
    | ( ACE )
    | ! ACE
    | ConditionPrimitive
    | ConditionVariable

操作符优先级

操作符的优先级和结合律与C语言中类似。下表列出了所有操作符的优先级及结合律。操作符从上至下按操作符优先级降序排列。

优先级 操作符 含义 结合律
1 () 括号 从左至右
2 ! 逻辑非 从右至左
3 && 逻辑与 从左至右
4 || 逻辑或 从左至右

条件原语所匹配的内容

条件原语可以对请求、响应、会话及请求上下文中的内容进行匹配。每个条件原语都会对某种内容进行有针对性的精确匹配。这样的方式提升了转发配置的描述准确性，也提升了可读性和可维护性。

条件原语匹配的内容包括：

  • cip：Client IP，客户端地址
    • 如：req_cip_range(start_ip, end_ip)
  • vip：Virtual IP，服务端虚拟IP地址
    • 如：req_vip_in(vip_list)
  • cookie：HTTP头部所携带的cookie
    • 对一个cookie，包含key和value两部分
    • 如：req_cookie_key_in(key_list)，req_cookie_value_in(key, value_list, case_insensitive)
  • header：准确的说，应该是HTTP头部字段（HTTP header field）
    • 对一个HTTP头部字段，包含key和value两部分
    • 如：req_header_key_in(key_list)，req_header_value_in(header_name, value_list, case_insensitive)
  • method：HTTP方法
    • HTTP方法包括GET、POST、PUT、DELETE等
    • 如：req_method_in(method_list)
  • URL：统一资源定位符
    • 如：req_url_regmatch(reg_exp)

对于URL，其详细格式为：

scheme:[//authority]path[?query][#fragment]

其中，authority的格式为：

[userinfo@]host[:port]

针对URL，可以进一步匹配其中的内容：

  • host：主机名
    • 如：req_host_in(host_list)
  • port：端口
    • 如：req_port_in(port_list)
  • path：路径
    • 如：req_path_in(path_list, case_insensitive)
  • query：查询字符串
    • 对一个查询字符串，包含key和value两部分
    • 如：req_query_key_in(key_list)，req_query_value_in(key, value_list, case_insensitive)

条件原语名称的规范

目前在BFE开源项目中，已经包括40多种条件原语。条件原语的名称会遵循一定的规范，以便于分类和阅读。

BFE开源项目所支持条件原语的列表，可以查看BFE开源官网

条件原语名称前缀

  • 针对Request的原语，会以”req_“开头

    • 如：req_host_in()

  • 针对Response的原语，会以”res_“开头

    • 如：res_code_in()

  • 针对Session的原语，会以”ses_“开头

    • 如：ses_vip_in()

  • 针对系统原语，会以”bfe_“ 开头

    • 如：bfe_time_range()

条件原语中比较的动作名称

  • match：精确匹配
    • 如：req_tag_match()
  • in：值是否在某个集合中
    • 如：req_host_in()
  • prefix_in：值的前缀是否在某个集合中
    • 如：req_path_prefix_in()
  • suffix_in：值的后缀是否在某个集合中
    • 如：req_path_suffix_in()
  • key_exist：是否存在指定的key
    • 如：req_query_key_exist()
  • value_in：对给定的key，其value是否落在某个集合中
    • 如：req_header_value_in()
  • value_prefix_in：对给定的key，其value的前缀是否在某个集合中
    • 如：req_header_value_prefix_in()
  • value_suffix_in：对给定的key，其value的后缀是否在某个集合中
    • 如：req_header_value_suffix_in()
  • range：范围匹配
    • 如：req_cip_range()
  • regmatch：正则匹配
    • 如：req_url_regmatch()
    • 注：这类条件原语不合理使用将明显影响性能，谨慎使用
  • contain: 字符串包含匹配
    • 如：req_cookie_value_contain()
