PV与StorageClass剖析

一. 简介

PVC 和 PV 的设计，其实跟“面向对象”的思想完全一致。PVC 可以理解为持久化存储的“接口”，它提供了对某种持久化存储的描述，但不提供具体的实现，而 PV 负责完成持久化存储的实现。而StorageClass 对象的作用，其实就是创建 PV 的模板，减少手动操作的重复工作以及错误情况。

关于本文的项目的代码，都放于链接：GitHub资源

二. PV

2.1 Volume

容器的 Volume，其实就是将一个宿主机上的目录，跟一个容器里的目录绑定挂载在了一起。
而所谓的“持久化 Volume”，指的就是这个宿主机上的目录，具备“持久性”。即：这个目录里面的内容，既不会因为容器的删除而被清理掉，也不会跟当前的宿主机绑定。

而我们常见的hostPath和emptyDir类型的 Volume 并不具备这个特征：它们既有可能被 kubelet 清理掉，也不能被“迁移”到其他节点上。这也是我们需要使用PV与PVC的原因。

2.2 PV持久化

PV的持久化可以分为2阶段流程：

• Attach阶段
  这一步为虚拟机挂载远程磁盘的操作。Kubernetes 提供的可用参数是nodeName，即宿主机的名字。在 Kubernetes 中，我们把这个阶段称为 Attach。

• Mount
  这个将磁盘设备格式化并挂载到Volume 宿主机目录。Kubernetes 提供的可用参数是 dir，即Volume 的宿主机目录。在 Kubernetes 中，我们把这个阶段称为Mount。
  经过了“两阶段处理”，我们就得到了一个“持久化”的 Volume 宿主机目录。kubelet 只要把这个Volume目录通过CRI里的Mounts 参数，传递给Docker，然后就可以为 Pod 里的容器挂载这个“持久化”的 Volume 了。

2.3 PV与PVC绑定控制器

PersistentVolumeController 会不断地查看当前每一个 PVC，是不是已经处于 Bound（已绑定）状态。如果不是，那它就会遍历所有的、可用的 PV，并尝试将其与这个“单独”的 PVC 进行绑定。这样，Kubernetes 就可以保证用户提交的每一个 PVC，只要有合适的 PV 出现，它就能够很快进入绑定状态。

而所谓将一个 PV 与 PVC 进行“绑定”，其实就是将这个 PV 对象的名字，填在了 PVC 对象的spec.volumeName字段上。所以，接下来 Kubernetes 只要获取到这个 PVC 对象，就一定能够找到它所绑定的 PV。

2.4 小结

关于 PV 的“两阶段处理”流程，是靠独立于 kubelet 主控制循环（Kubelet Sync Loop）之外的两个控制循环来实现的。

• 第一阶段的Attach （以及 Dettach）操作，是由Volume Controller 负责维护的，这个控制循环的名字叫作：AttachDetachController 。而它的作用，就是不断地检查每一个 Pod 对应的 PV，和这个 Pod 所在宿主机之间挂载情况。从而决定，是否需要对这个PV 进行Attach（或者 Dettach）操作。

• 第二阶段的Mount（以及Unmount）操作，必须发生在 Pod 对应的宿主机上，所以它必须是 kubelet 组件的一部分。这个控制循环的名字，叫作：VolumeManagerReconciler，它运行起来之后，是一个独立于 kubelet 主循环的Goroutine。

通过这样将 Volume 的处理同 kubelet 的主循环解耦，Kubernetes 就避免了这些耗时的远程挂载操作拖慢 kubelet 的主控制循环，进而导致 Pod 的创建效率大幅下降的问题。

三. StorageClass

StorageClass 对象的作用，其实就是创建 PV 的模板。

3.1 PV创建方式

• Static Provisioning
  人工管理 PV 的方式就叫作 Static Provisioning，通过手动创建PV方式具有极高的重复性。

• Dynamic Provisioning
  Dynamic Provisioning 机制工作的核心，在于一个名叫 StorageClass 的 API 对象。

3.2 StorageClass范围

1. StorageClass 对象会定义如下两个部分内容：

2. PV 的属性。比如，存储类型、Volume 的大小等等。

创建这种 PV 需要用到的存储插件。比如，Ceph 等等。
有了这样两个信息之后，Kubernetes 就能够根据用户提交的 PVC，找到一个对应的StorageClass了。然后，Kubernetes 就会调用该 StorageClass 声明的存储插件，创建出需要的 PV。

3.3 案例

3.3.1 StorageClass定义

“demo-storageclass.yaml”文件内容如下：

apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
name: demo-storageclass
provisioner: docker.io/hostpath
parameters:
type: pd-ssd
在这个 YAML 文件里，我们定义了一个名叫 demo-storageclass 的 StorageClass。这个 StorageClass 的 provisioner 字段的值是：docker.io/hostpath，因为我使用的是mac docker desktop 。而这个 StorageClass 的 parameters 字段，就是 PV 的参数。比如：上面例子里的 type=pd-ssd。

3.3.2 PVC定义

demo-pvc.yaml的定义如下：

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: demo-pvc
spec:
  accessModes:
    - ReadWriteOnce
  storageClassName: demo-storageclass
  resources:
    requests:
      storage: 1Gi

可以看到，我们在这个 PVC 里添加了一个叫作 storageClassName的字段，用于指定该 PVC 所要使用的StorageClass的名字是：demo-storageclass。

3.3.3 验证

通过按序创建StorageClass与PVC，指令如下：

kubectl apply -f demo-storageclass.yaml
kubectl apply -f demo-pvc.yaml

我们再通过如下的指令查看volume情况：

kubectl describe pvc demo-pvc
# result
Name:          demo-pvc
Namespace:     default
StorageClass:  demo-storageclass
Status:        Bound
Volume:        pvc-cd36fd9f-d15a-49f7-836b-9b6605a75f87
Labels:        <none>
Annotations:   pv.kubernetes.io/bind-completed: yes
               pv.kubernetes.io/bound-by-controller: yes
               volume.beta.kubernetes.io/storage-provisioner: docker.io/hostpath
Finalizers:    [kubernetes.io/pvc-protection]
Capacity:      1Gi
Access Modes:  RWO
VolumeMode:    Filesystem
Mounted By:    <none>
Events:

执行如下指令，再查看对应的PV内容：

kubectl describe pv pvc-cd36fd9f-d15a-49f7-836b-9b6605a75f87
# result
Name:            pvc-cd36fd9f-d15a-49f7-836b-9b6605a75f87
Labels:          <none>
Annotations:     docker.io/hostpath: /var/lib/k8s-pvs/demo-pvc/pvc-cd36fd9f-d15a-49f7-836b-9b6605a75f87
                 pv.kubernetes.io/provisioned-by: docker.io/hostpath
Finalizers:      [kubernetes.io/pv-protection]
StorageClass:    demo-storageclass
Status:          Bound
Claim:           default/demo-pvc
Reclaim Policy:  Delete
Access Modes:    RWO
VolumeMode:      Filesystem
Capacity:        1Gi
Node Affinity:   <none>
Message:

这个自动创建出来的 PV 的 StorageClass字段的值，也是demo-storageclass，Kubernetes 只会将StorageClass 相同的 PVC 和 PV 绑定起来。

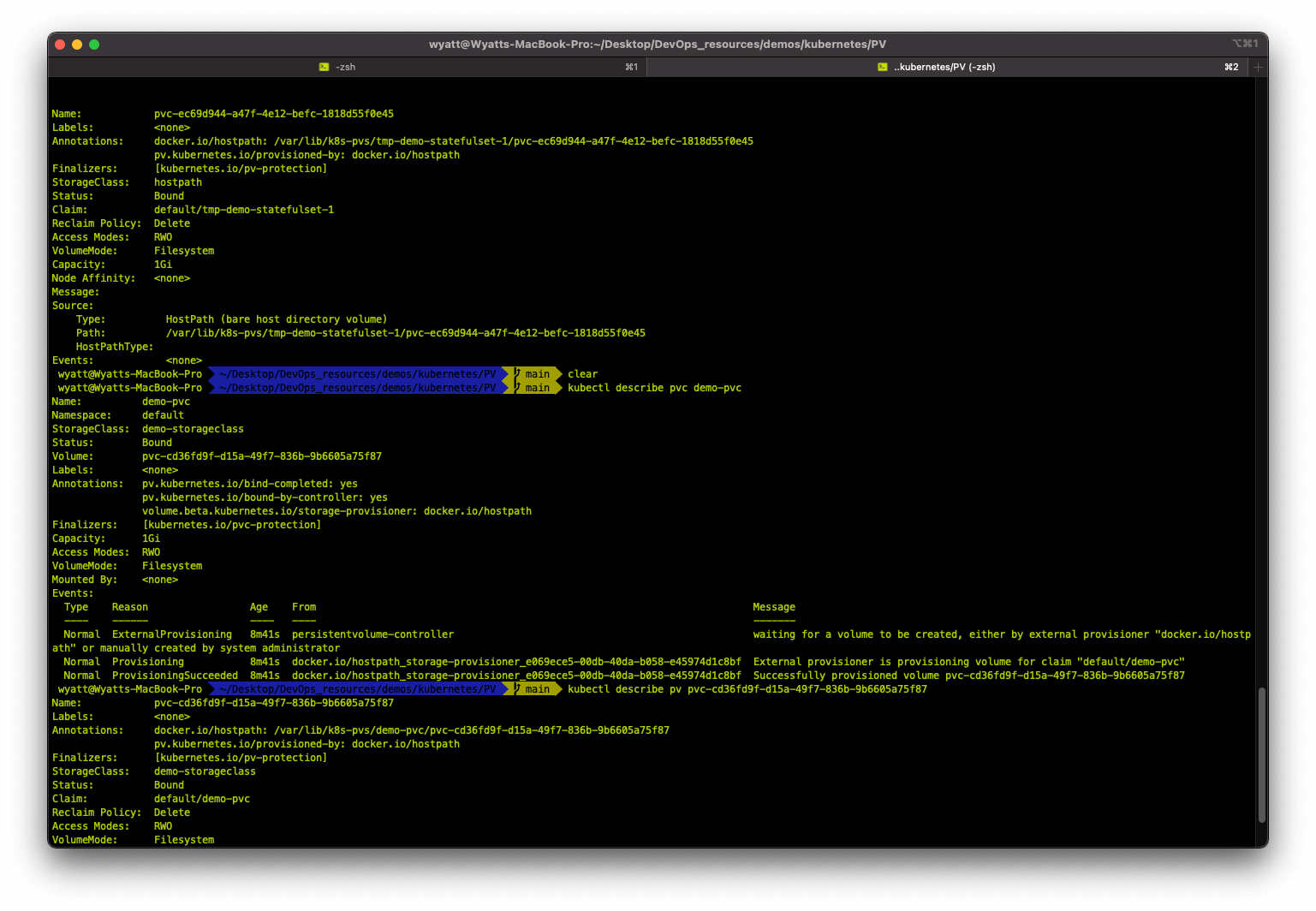

实操结果如下图：

3.4. 小结

有了 Dynamic Provisioning 机制，运维人员只需要在 Kubernetes 集群里创建出数量有限的StorageClass对象。当开发人员提交了包含 StorageClass字段的 PVC 之后，Kubernetes 就会根据这个StorageClass创建出对应的 PV。

四. 总结

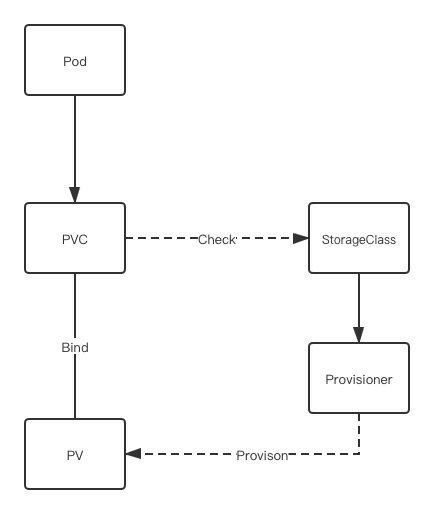

基于Pod，PVC，PV与StorageClass之间的关系，我总结出如下的架构图：

从图中我们可以总结为：

• PVC 描述了 Pod 想要使用的持久化存储的属性，比如存储的大小、读写权限等。
• PV 描述了一个具体的 Volume 的属性，比如 Volume 的类型、挂载目录、远程存储服务器地址等。
• StorageClass 的作用，则是充当 PV 的模板。并且，只有同属于一个StorageClass的 PV 和 PVC，才可以绑定在一起。同时，可以指定 PV 的 Provisioner（存储插件），当存储插件支持Dynamic Provisioning的话，Kubernetes 就可以自动创建 PV 了。
