13.10 cgo

「cgo 不是银弹」,cgo 是连接 Go 与 C (乃至其他任何语言)之间的桥梁。
cgo 性能远不及原生 Go 程序的性能,执行一个 cgo 调用的代价很大。

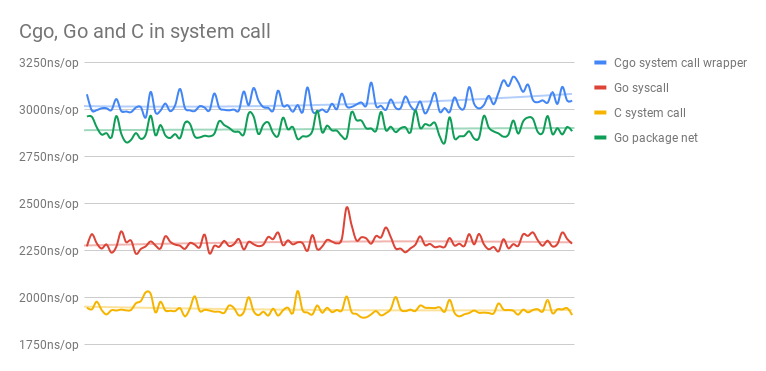

图 1 展示了 cgo, go, c 之间的性能差异(网络 I/O 场景)。

图1: cgo/Go/C/net 包 在网络 I/O 场景下的性能对比,图取自 github.com/changkun/cgo-benchmarks

本文则具体研究 cgo 在运行时中的实现方式。

入口

先来编写一个最简单的 cgo 程序:

package main

/*
#include "stdio.h"
void print() {
    printf("hellow, cgo");
}
*/
import "C"

func main() {
    C.print()
}

我们先观察一下汇编的结果:

TEXT main._Cfunc_print(SB) _cgo_gotypes.go
  _cgo_gotypes.go:40    0x40503c0        65488b0c2530000000    MOVQ GS:0x30, CX
  (...)
  _cgo_gotypes.go:41    0x40503e7        488b053aca0600        MOVQ main._cgo_fd63072f180f_Cfunc_print(SB), AX
  _cgo_gotypes.go:41    0x40503ee        48890424        MOVQ AX, 0(SP)
  _cgo_gotypes.go:41    0x40503f2        488b442418        MOVQ 0x18(SP), AX
  _cgo_gotypes.go:41    0x40503f7        4889442408        MOVQ AX, 0x8(SP)
  _cgo_gotypes.go:41    0x40503fc        e8ff3bfbff        CALL runtime.cgocall(SB)
  (...)

TEXT main.main(SB) /Users/changkun/dev/go-under-the-hood/demo/10-cgo/main.go
  main.go:11        0x4050420        65488b0c2530000000    MOVQ GS:0x30, CX
  (...)
  main.go:12        0x405043b        e880ffffff        CALL main._Cfunc_print(SB)
  (...)

说明 Go 代码在进入 C 代码前,最终以用编译器配合的形式,进入了运行时的 runtime.cgocall

再来看一下整个编译过程中的临时文件,临时文件中的入口文件为 main.cgo1.go

// Code generated by cmd/cgo; DO NOT EDIT.

//line main.go:1:1
package main

/*
#include "stdio.h"
void print() {
    printf("hellow, cgo");
}
*/
import _ "unsafe"

func main() {
    (_Cfunc_print)()
}

可以看到 Go 编译器会将我们原有的 cgo 调用替换为:_Cfunc_print
我们可以在 _cgo_gotypes.go 中看到这个函数的定义:

//go:cgo_unsafe_args
func _Cfunc_print() (r1 _Ctype_void) {
    // 调用 _cgo_runtime_cgocall 传递 C 函数的入口地址以及相关参数
    _cgo_runtime_cgocall(_cgo_222b4724d882_Cfunc_print, uintptr(unsafe.Pointer(&r1)))
    if _Cgo_always_false {
    }
    return
}

_cgo_runtime_cgocall 的定义:

//go:linkname _cgo_runtime_cgocall runtime.cgocall
func _cgo_runtime_cgocall(unsafe.Pointer, uintptr) int32

可以看到编译器通过编译标志 go:linkname 将这个调用链接为了 runtime.cgocall
因此,从 Go 进入 C 空间的 cgo 调用,以 Go 程序为主体(运行时依然存在),通过编译器的配合,
当需要调用 C 代码时,会向运行时传递 C 函数的入口地址及所需传递的参数。

那么剩下的工作就是去分析 runtime.cgocall 这个调用如何与 Go 运行时进行交互了。

cgocall

原理概述: Go 调用 C

从 Go 调用 C 函数 f,cgo 生成的代码会调用 runtime.cgocall(_cgo_Cfunc_f, frame),
其中 _cgo_Cfunc_f 为由 cgo 编写的并由 gcc 编译的函数。

runtime.cgocall 会调用 entersyscall,从而不会阻塞其他 goroutine 或垃圾回收器
而后调用 runtime.asmcgocall(_cgo_Cfunc_f, frame)

runtime.asmcgocall 会切换到 m.g0 栈(操作系统分配的栈,因此能安全的在运行 gcc 编译的代码)
并调用 _cgo_Cfunc_f(frame)
_cgo_Cfunc_f 获取了帧结构中的参数,调用了实际的 C 函数 f,在帧中记录其结果,
并返回到 runtime.asmcgocall
在重新获得控制权后,runtime.asmcgocall 会切换回原来的 g (m.curg) 的执行栈
并返回 runtime.cgocall
在重新获得控制权后,runtime.cgocall 会调用 exitsyscall,并阻塞,直到该 m 运行能够在不与
$GOMAXPROCS 限制冲突的情况下运行 Go 代码。

Go --> runtime.cgocall --> runtime.entersyscall --> runtime.asmcgocall --> _cgo_Cfunc_f
                                                                                 |
                                                                                 |
Go <-- runtime.exitsyscall <-- runtime.cgocall <-- runtime.asmcgocall <----------+

实际代码

// 从 Go 调用 C
//go:nosplit
func cgocall(fn, arg unsafe.Pointer) int32 {
    (...)

    // 运行时会记录 cgo 调用的次数
    mp := getg().m
    mp.ncgocall++
    mp.ncgo++

    // 重置回溯信息
    mp.cgoCallers[0] = 0

    // 宣布正在进入系统调用,从而调度器会创建另一个 M 来运行 goroutine
    //
    // 对 asmcgocall 的调用保证了不会增加栈并且不分配内存,
    // 因此在 $GOMAXPROCS 计数之外的 "系统调用内" 的调用是安全的。
    //
    // fn 可能会回调 Go 代码,这种情况下我们将退出系统调用来运行 Go 代码
    //(可能增长栈),然后再重新进入系统调用来复用 entersyscall 保存的
    // PC 和 SP 寄存器
    entersyscall()

    // 将 m 标记为正在 cgo
    mp.incgo = true

    // 进入调用
    errno := asmcgocall(fn, arg)

    // 在 exitsyscall 之前进行计数,因为 exitsyscall 可能会把
    // 我们重新调度到不同的 M 中
    //
    // 取消运行 cgo 的标记
    mp.incgo = false
    // 正在进行的 cgo 数量减少
    mp.ncgo--

    // 宣告退出系统调用
    exitsyscall()

    (...)

    // 宣告退出系统调用
    exitsyscall()

    // 从垃圾回收器的角度来看,时间可以按照上面的顺序向后移动。
    // 如果对 Go 代码进行回调,GC 将在调用 asmcgocall 时能看到此函数。
    // 当 Go 调用稍后返回到 C 时,系统调用 PC/SP 将被回滚并且 GC 在调用
    // enteryscall 时看到此函数。通常情况下,fn 和 arg 将在 enteryscall 上运行
    // 并在 asmcgocall 处死亡,因此如果时间向后移动,GC 会将这些参数视为已死,
    // 然后生效。通过强制它们在这个时间中保持活跃来防止这些未死亡的参数崩溃。
    KeepAlive(fn)
    KeepAlive(arg)
    KeepAlive(mp)

    return errno
}

//go:noescape
func asmcgocall(fn, arg unsafe.Pointer) int32

从名字上我们可以看出 asmcgocall 是由汇编写成的:

// func asmcgocall(fn, arg unsafe.Pointer) int32
// 在调度器栈上调用 fn(arg), 已为 gcc ABI 对齐,见 cgocall.go
TEXT ·asmcgocall(SB),NOSPLIT,$0-20
    MOVQ    fn+0(FP), AX
    MOVQ    arg+8(FP), BX

    MOVQ    SP, DX

    // 考虑是否需要切换到 m.g0 栈
    // 也用来调用创建新的 OS 线程,这些线程已经在 m.g0 栈中了
    get_tls(CX)
    MOVQ    g(CX), R8
    CMPQ    R8, $0
    JEQ    nosave
    MOVQ    g_m(R8), R8
    MOVQ    m_g0(R8), SI
    MOVQ    g(CX), DI
    CMPQ    SI, DI
    JEQ    nosave
    MOVQ    m_gsignal(R8), SI
    CMPQ    SI, DI
    JEQ    nosave

    // 切换到系统栈
    MOVQ    m_g0(R8), SI
    CALL    gosave<>(SB)
    MOVQ    SI, g(CX)
    MOVQ    (g_sched+gobuf_sp)(SI), SP

    // 于调度栈中(pthread 新创建的栈)
    // 确保有足够的空间给四个 stack-based fast-call 寄存器
    // 为使得 windows amd64 调用服务
    SUBQ    $64, SP
    ANDQ    $~15, SP    // 为 gcc ABI 对齐
    MOVQ    DI, 48(SP)    // 保存 g
    MOVQ    (g_stack+stack_hi)(DI), DI
    SUBQ    DX, DI
    MOVQ    DI, 40(SP)    // 保存栈深 (不能仅保存 SP, 因为栈可能在回调时被复制)
    MOVQ    BX, DI        // DI = AMD64 ABI 第一个参数
    MOVQ    BX, CX        // CX = Win64 第一个参数
    CALL    AX        // 调用 fn

    // 恢复寄存器、 g、栈指针
    get_tls(CX)
    MOVQ    48(SP), DI
    MOVQ    (g_stack+stack_hi)(DI), SI
    SUBQ    40(SP), SI
    MOVQ    DI, g(CX)
    MOVQ    SI, SP

    MOVL    AX, ret+16(FP)
    RET

nosave:
    // 在系统栈上运行,可能没有 g
    // 没有 g 的情况发生在线程创建中或线程结束中(比如 Solaris 平台上的 needm/dropm)
    // 这段代码和上面类似,但没有保存和恢复 g,且没有考虑栈的移动问题(因为我们在系统栈上,而非 goroutine 栈)
    // 如果已经在系统栈上,则上面的代码可被直接使用,但而后进入这段代码的情况非常少见的 Solaris 上。
    // 使用这段代码来为所有 "已经在系统栈" 的调用进行服务,从而保持正确性。
    SUBQ    $64, SP
    ANDQ    $~15, SP    // ABI 对齐
    MOVQ    $0, 48(SP)    // 上面的代码保存了 g, 确保 debug 时可用
    MOVQ    DX, 40(SP)    // 保存原始的栈指针
    MOVQ    BX, DI        // DI = AMD64 ABI 第一个参数
    MOVQ    BX, CX        // CX = Win64 第一个参数
    CALL    AX
    MOVQ    40(SP), SI    // 恢复原来的栈指针
    MOVQ    SI, SP
    MOVL    AX, ret+16(FP)
    RET

在这段调用中本质上有两种情况:

  1. 不在系统栈上:这种情况下,由于 goroutine 栈的移动,判断当前是否在系统栈上,如果不在,则切换到系统栈上调用 C。
  2. 在系统栈上:无论是否有 g ,如果已经在系统栈上,所以保存现场不需要自行处理,因此进入 nosave 直接调用 C,当返回时会自行恢复现场。

cgocallbackg

本质上我们忽略了一个过程,如果一个调用是从 C 进入 Go 那么情况完全不一样。

原理概述: C 调用 Go

上面的描述跳过了当 gcc 编译的函数 f 调用回 Go 的情况。如果此类情况发生,则下面描述了 f 执行期间的调用过程。

为了 gcc 编译的 C 代码调用 Go 函数 p.GoF 成为可能,cgo 编写了以 GoF 命名的 gcc 编译的函数
(不是 p.GoF,因为 gcc 没有包的概念)。然后 gcc 编译的 C 函数 f 调用 GoF
GoF 调用了 crosscall2(_cgoexp_GoF, frame, framesize),而
Crosscall2(gcc 编译的汇编文件)为一个具有两个参数的从 gcc 函数调用 ABI 到 6c 函数调用 API 的适配器。
gcc 通过调用它来调用 6c 函数。这种情况下,它会调用 _cgoexp_GoF(frame, framesize)
仍然会在 m.g0 栈上运行,且不受 $GOMAXPROCS 的限制。因此该代码不能直接调用任意的 Go 代码,
并且必须非常小心的分配内存以及小心的使用 m.g0 栈。

_cgoexp_GoF 调用了 runtime.cgocallback(p.GoF, frame, framesize, ctxt)
(使用 _cgoexp_GoF 而不是编写 crosscall3 直接进行此调用的原因是 _cgoexp_GoF
是用 6c 而不是 gcc 编译的,可以引用像 runs.cgocallback 和 p.GoF 这样的带点的名称。)
runtime.cgocallbackm.g0 的堆切换到原始 g(m.curg)的栈,
并在在栈上调用 runtime.cgocallbackg(p.GoF,frame,framesize)
作为栈切换的一部分,runtime.cgocallback 将当前 SP 保存为 m.g0.sched.sp
因此在执行回调期间任何使用 m.g0 的栈都将在现有栈帧之下完成。
在覆盖 m.g0.sched.sp 之前,它会在 m.g0 栈上将旧值压栈,以便以后可以恢复。

runtime.cgocallbackg 现在在一个真正的 goroutine 栈上运行(不是 m.g0 栈)。
首先它调用 runtime.exitsyscall,它将阻塞到不与 $GOMAXPROCS 限制冲突的情况下运行此 goroutine。
一旦 exitsyscall 返回,就可以安全地执行调用内存分配器或调用 Go 的 p.GoF 回调函数等操作。

runtime.cgocallbackg 首先推迟一个函数来 unwind m.g0.sched.sp,这样如果 p.GoF 发生 panic
m.g0.sched.sp 将恢复到其旧值:m.g0 栈和 m.curg 栈将在 unwind 步骤中展开。
接下来它调用 p.GoF。最后它弹出但不执行 defer 函数,而是调用 runtime.entersyscall
并返回到 runtime.cgocallback
在重新获得控制权后,runtime.cgocallback 切换回 m.g0 栈(指针仍然为 m.g0.sched.sp),
从栈中恢复原来的 m.g0.sched.sp 的值,并返回到 _cgoexp_GoF
_cgoexp_GoF 直接返回 crosscall2,从而为 gcc 恢复调用方寄存器,并返回到 GoF,从而返回到 f 中。

f --> GoF --> crosscall2 --> _cgoexp_GoF --> runtime.cgocallbackg --> runtime.cgocallback --> runtime.exitsyscall --> p.GoF
                                                                                                                        |
                                                                                                                        |
f <-- GoF <-- crosscall2 <-- _cgoexp_GoF <-- runtime.cgocallback <-- runtime.entersyscall <-----------------------------+

实际代码

// 从 C 调用 Go
//go:nosplit
func cgocallbackg(ctxt uintptr) {
    gp := getg()
    (...)

    // 从 C 发起的调用运行在 gp.m 的 g0 栈上,因此我们必须确认我们停留在这个 M 上
    // 在调用 exitsyscall 之前,必须调用这个操作,否则它会被释放且将我们移动到其他的 M 上
    // 当前调用结束前,会调用 unlockOSThread
    lockOSThread()

    // 保存当前系统调用的参数,因此 m.syscall 可以在进行系统调用时候进而回调使用
    syscall := gp.m.syscall

    // entersyscall 保存了调用方 SP 并允许 GC 能够跟踪 Go 栈。然而因为我们会返回到
    // 前一个栈帧并需要与 cgocall 的 entersyscall() 匹配,我们必须保存 syscall*
    // 并让 reentersyscall 恢复它们
    savedsp := unsafe.Pointer(gp.syscallsp)
    savedpc := gp.syscallpc
    exitsyscall() // 离开 cgo 调用
    gp.m.incgo = false

    cgocallbackg1(ctxt)

    // 这时,unlockOSThread 已经被调用,下面的代码不能修改到其他的 m 上。
    // incgo 检查位于 schedule 函数中,这是强制的

    gp.m.incgo = true
    // 返回到 cgo 调用going back to cgo call
    reentersyscall(savedpc, uintptr(savedsp))

    gp.m.syscall = syscall
}

func cgocallbackg1(ctxt uintptr) {
    gp := getg()
    if gp.m.needextram || atomic.Load(&extraMWaiters) > 0 {
        gp.m.needextram = false
        systemstack(newextram)
    }

    if ctxt != 0 {
        s := append(gp.cgoCtxt, ctxt)

        // 现在我们需要设置 gp.cgoCtxt = s,但我们可以得到操纵切片时的 SIGPROF 信号,和
        // SIGPROF 处理程序可以获取 gp.cgoCtxt
        // 追踪堆栈。我们需要确保 handler 总是看到一个有效的切片,所以设置
        // 按顺序排列的值,以便始终如此。
        p := (*slice)(unsafe.Pointer(&gp.cgoCtxt))
        atomicstorep(unsafe.Pointer(&p.array), unsafe.Pointer(&s[0]))
        p.cap = cap(s)
        p.len = len(s)

        defer func(gp *g) {
            // 安全地减少切片的长度。
            p := (*slice)(unsafe.Pointer(&gp.cgoCtxt))
            p.len--
        }(gp)
    }

    if gp.m.ncgo == 0 {
        // 对 Go 的 C 调用来自一个当前没有运行任何 Go 的线程。
        // 在 -buildmode=c-archive 或 c-shared 的情况下,
        // 此调用可能在包初始化完成之前进入,等待完成。
        <-main_init_done
    }

    // 增加 defer 栈的入口来防止 panic
    restore := true
    defer unwindm(&restore)

    (...)

    type args struct {
        fn      *funcval
        arg     unsafe.Pointer
        argsize uintptr
    }
    var cb *args

    // Location of callback arguments depends on stack frame layout
    // and size of stack frame of cgocallback_gofunc.
    sp := gp.m.g0.sched.sp
    switch GOARCH {
    (...)
    case "amd64":
        // On amd64, stack frame is two words, plus caller PC.
        if framepointer_enabled {
            // In this case, there's also saved BP.
            cb = (*args)(unsafe.Pointer(sp + 4*sys.PtrSize))
            break
        }
        cb = (*args)(unsafe.Pointer(sp + 3*sys.PtrSize))
    (...)
    }

    // 调用的回调函数
    // 注意(rsc): 传递 nil 为 argtype 意味着复制
    // 结果回到 cb.arg 没有任何相应的写入障碍。
    // 对于 cgo,cb.arg 指向 C 堆栈帧,因此不会
    // 保留 GC 可以找到的任何指针 - 写屏障将是一个空操作。
    reflectcall(nil, unsafe.Pointer(cb.fn), cb.arg, uint32(cb.argsize), 0)

    (....)

    // 不对 m->g0->sched.sp 进行 unwind
    // cgocallback 会进行处理
    restore = false
}

小结

TODO:

进一步阅读的参考文献

  1. Command cgo
  2. LINUX SYSTEM CALL TABLE FOR X86 64
